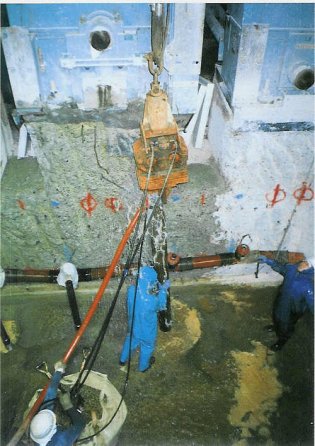

・保孔管（φ175mmケーシングパイプ）打設中
水圧ジェットとバイブロ併用

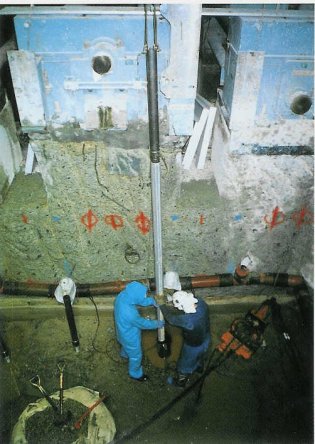

・打設し終わった保孔管中に改良ウェルポイントを挿入設置中

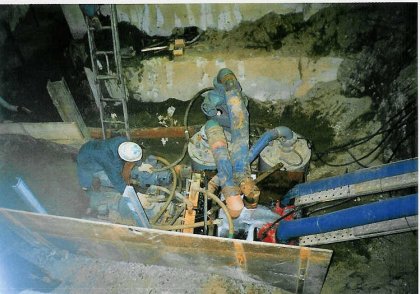

・改良ウェルポイント打設・配管後、ウェルポイントポンプにより、揚水開始

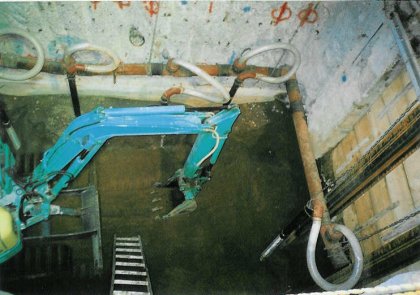

・ポンプ揚水中の根切底の状態。ドライで掘削可能の状況。
1）場 所：茨城県鹿嶋市鹿島港敷地居切地内
2）施 工 地 盤：小礫混り粗砂
室内粒度試験結果・D20から、透水係数 K＝1.35×10－1（cm/sec）
3）三角堰による揚水量の計測：平衡状態時の揚水量 Q=340（㍑/min）
4）ストレーナー部分の金網部材：ステンレス綱 10メッシュ 一重巻 サンライン 32メッシュ 二重巻

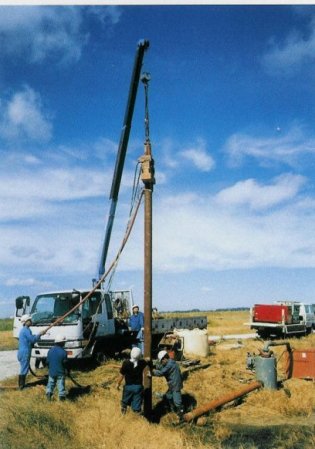

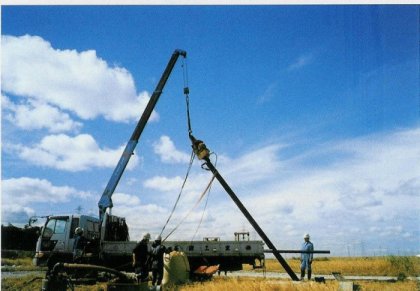

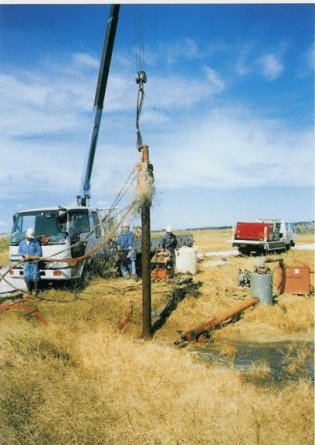

・試験打設中（バイブロ＋水圧ジェット）

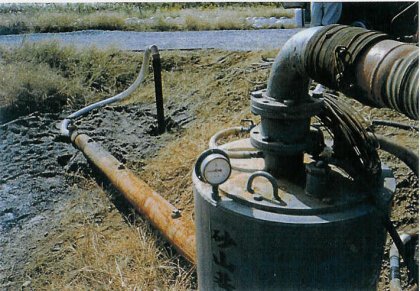

・ウェルポイントポンプ運転中
φ4"改良ウェルポイント及びライザーパイプ。φ6"ヘッダーパイプ
水中ポンプ内蔵型排水ポンプで運転中

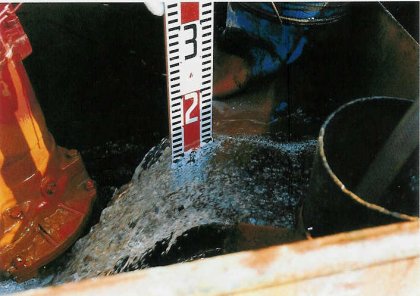

・改良ウェルポイント1本の揚水量 約 340（㍑/min）
（2ｍ3三角堰で計測中）
